Серия EMAC BP 40/60/80

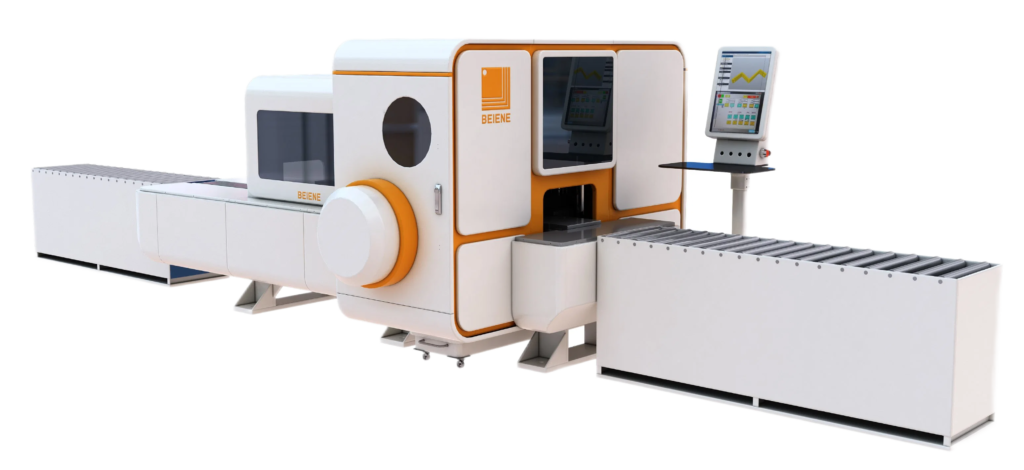

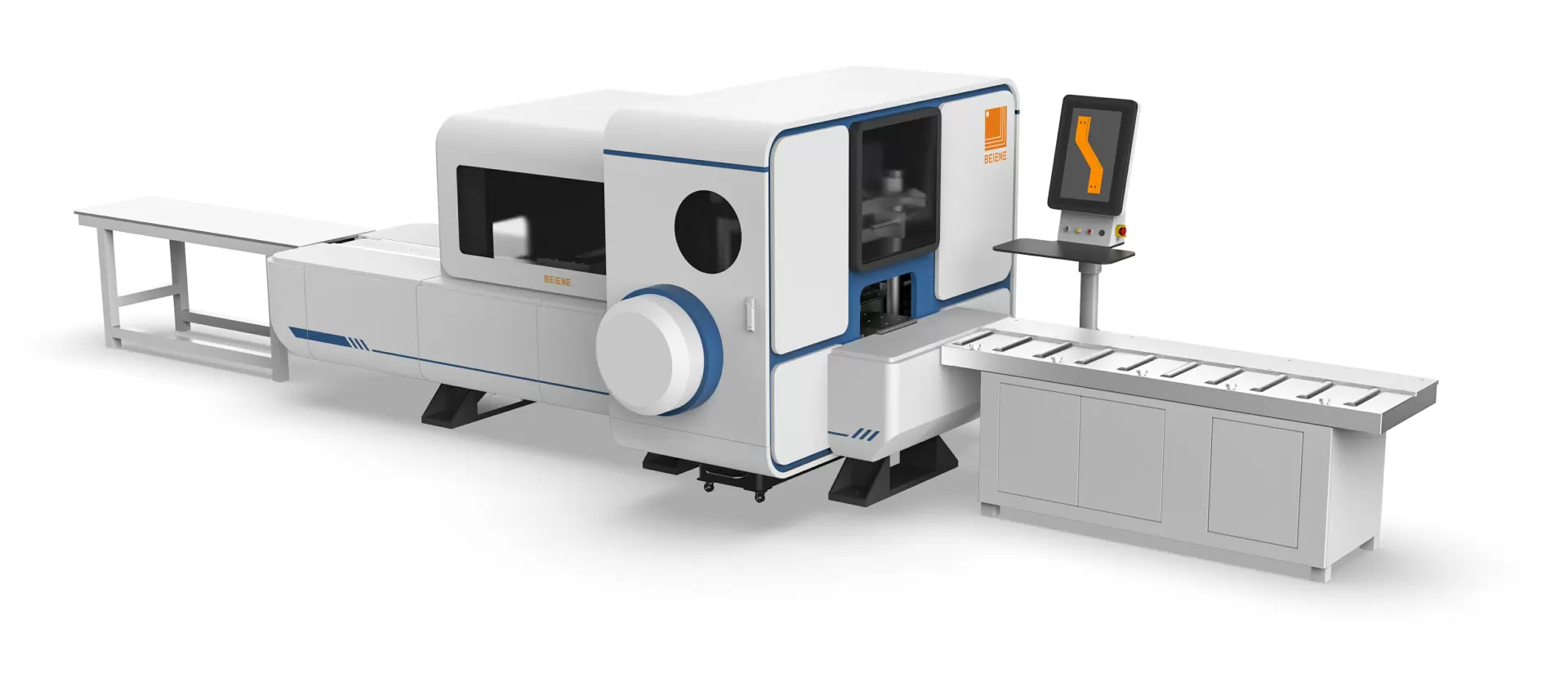

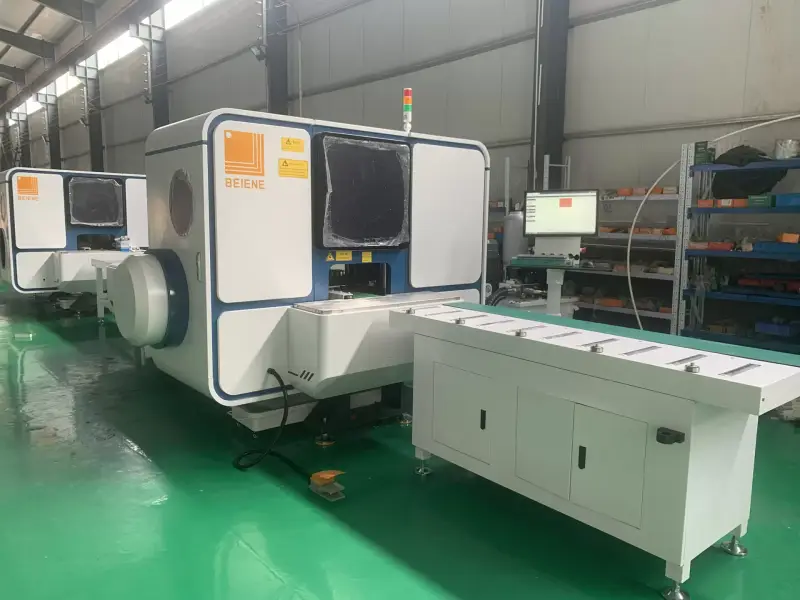

Полностью Автоматический Станок для резки и пробивки шин с ЧПУ EMAC-BP, рассчитан для работы с шиной, с максимальным размером 15х200 мм. Данный станок сочетает в себе, высокую степень автоматизации, точное позиционирование, простоту в использовании, и высокую надежность, в совокупности с высокой производительностью. Данный станок может используется при производстве распределительных шкафов высокого и низкого напряжения, производстве трансформаторов, коробчатых подстанций и магистральных шинопроводов. Позволяет изготавливать большую номенклатуру медных и алюминиевых шин

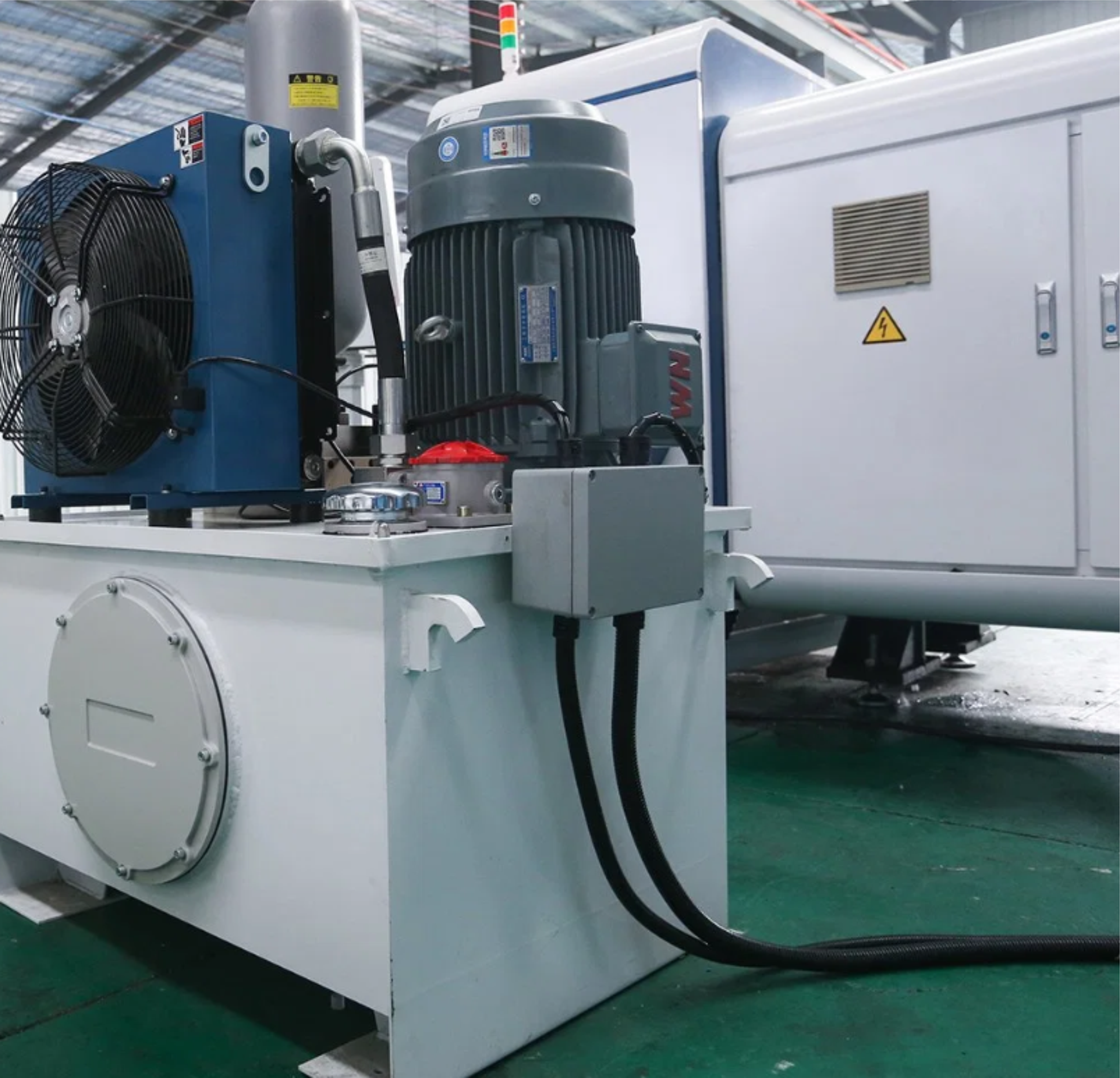

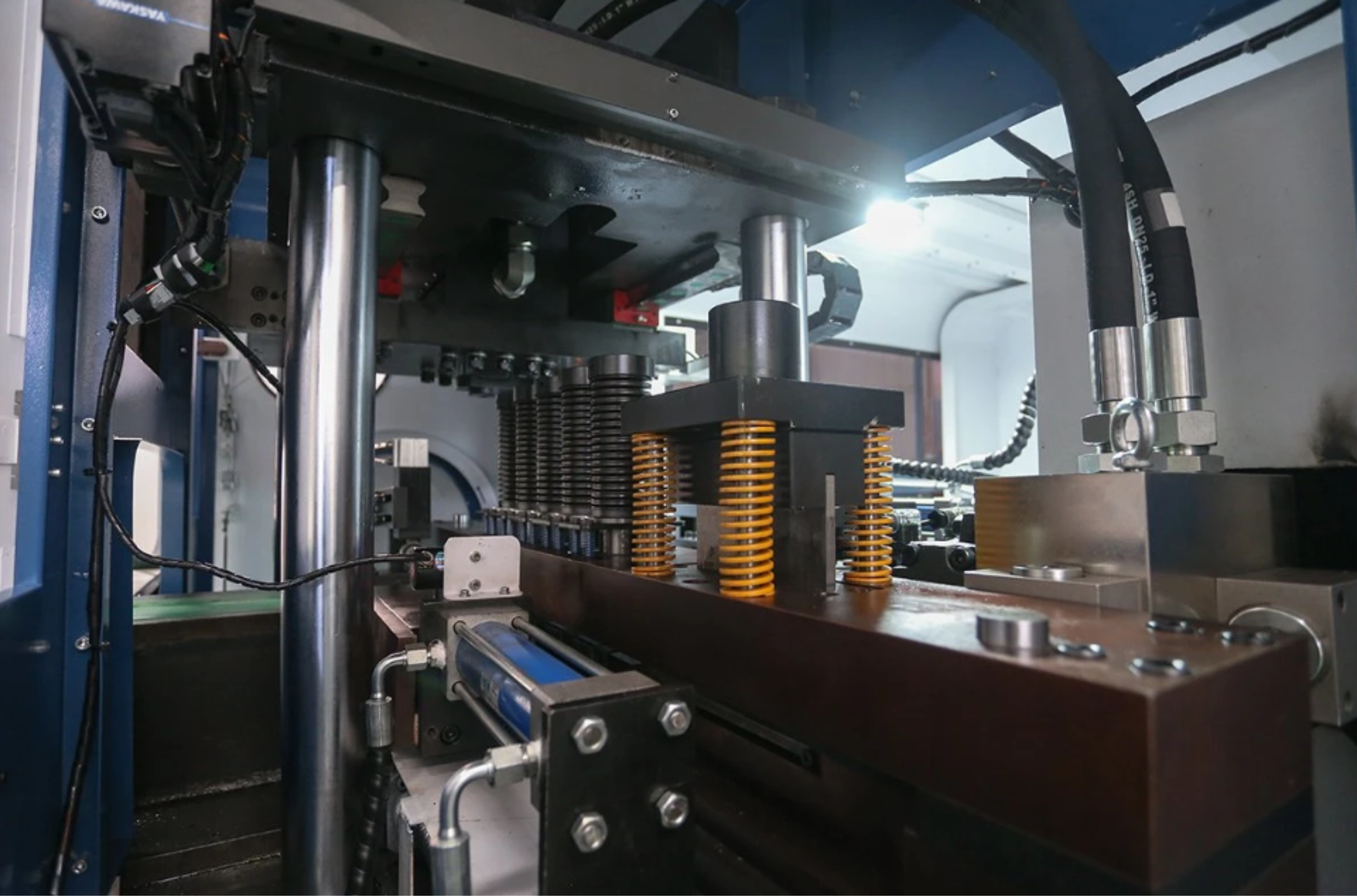

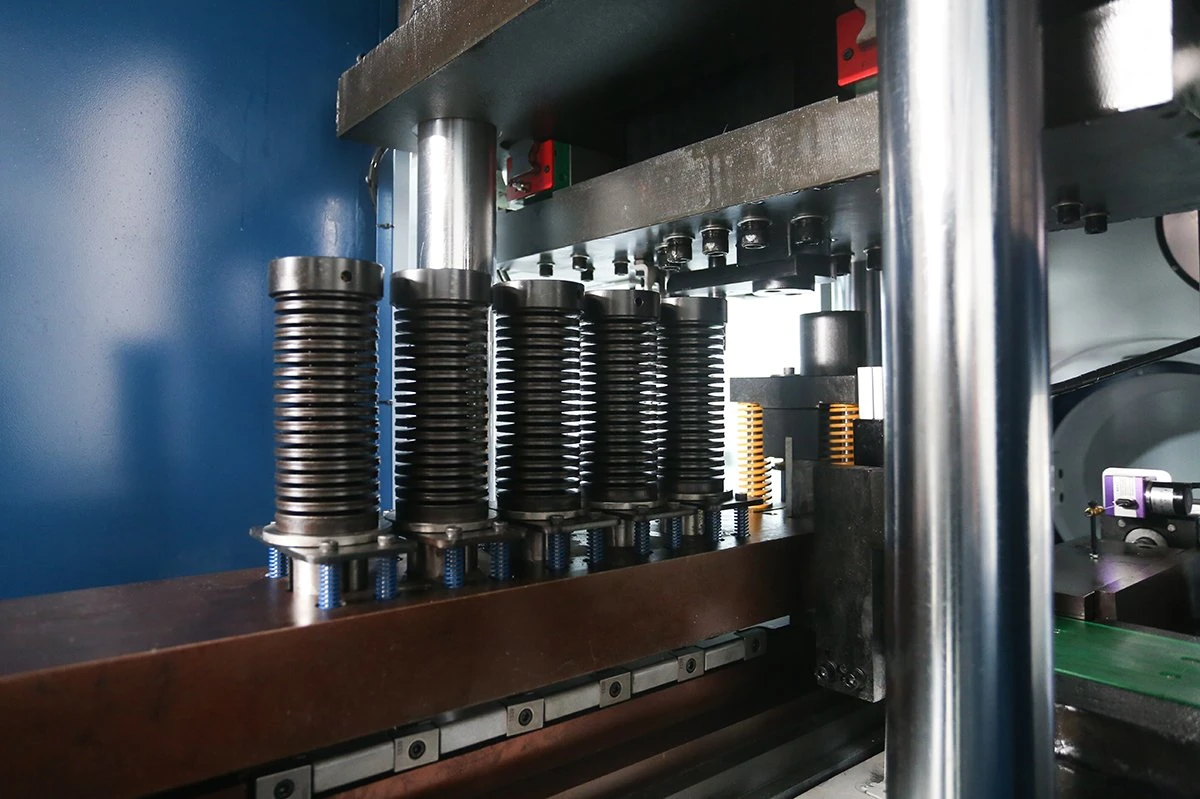

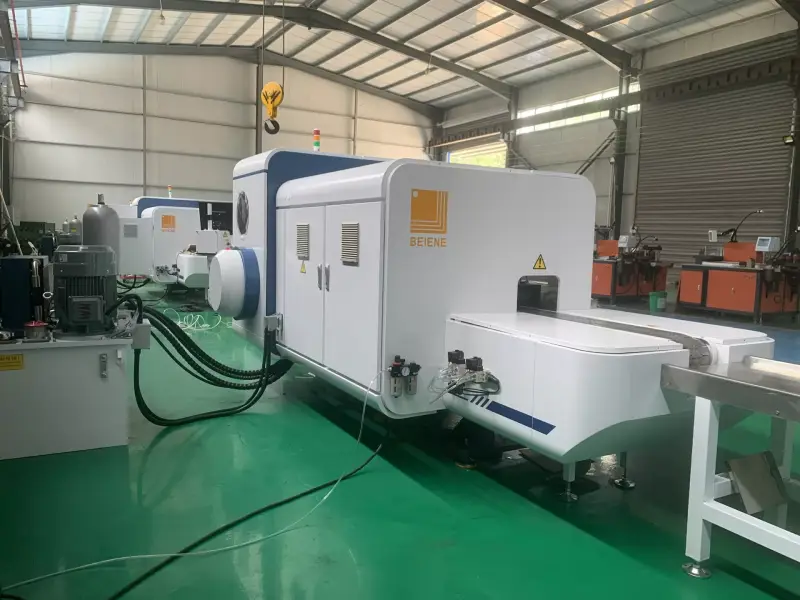

Станок состоит из подающего стола, набора пресс-форм/штампов, приемного стола, гидравлического силового агрегата, блока сервоуправления и электрического шкафа управления. Эта машина представляет собой трехмерный блок обработки, состоящий из трансмиссии сервосистемы с ЧПУ и гидравлической системы для обеспечения непрерывной работы в автоматическом режиме. На станке возможно производить следующие операции – пробивка медных и алюминиевых шин, резка, тиснение, снятие фаски. Станок имеет высокую скорость и точность обработки и высокой точности.
Интерфейс управления машиной, интуитивно понятен и прост в работе, что позволяет избежать сбоев в работе человека, тем самым обеспечивая высокую эффективность и низкие требования к операторам. Все основные компоненты управления изготовлены всемирно известными брендами, что снижает частоту отказов при последующем использовании оборудования.
Станок позволяет работать с такими программами как, Pro/E, UG, CATIA и Solidworks. Форматами фалов STEP и STP
Характеристики
|
Характеристики
|
Единицы
|
|
|---|---|---|
|
Диапазон обработки шины по ширине
|
ММ
|
15х150
|
|
Диапазон обработки шины по толщине
|
ММ
|
3х12
|
|
Минимальная длина остатка заготовки
|
ММ
|
55
|
|
Диапазон пробиваемых отверстий
|
ММ
|
Ø 4.0-Φ32
|
|
Станции пробивки
|
Шт
|
5 (доп +4)
|
|
Станция резки
|
Шт
|
1
|
|
Давление
|
кН
|
400
|
|
Мощность мотора
|
кВт
|
15
|
|
Мах. частота ударов
|
Ударов/мин
|
150
|
|
Максимум. ход оси X
|
ММ
|
1500
|
|
Максимум. ход оси Y
|
ММ
|
700
|
|
Скорость позиционирования по оси Y
|
М/Мин
|
35
|
|
Максимумальный ход оси Z
|
ММ
|
600
|
|
Скорость позиционирования по оси Z
|
М/Мин
|
35
|
|
Точность позиционирования
|
ММ
|
0.2 /1000
|
|
Габаритные размеры ДхШ
|
ММ
|
6 600×2 180
|
|
Вес
|
КГ
|
3500
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Модельный ряд
|
Модель
|
Кол-во Станций
|
Сила Удара
|
Max. Размер Заготовки
|
|---|---|---|---|
|
EMAC BP 40
|
5+1
|
400 кН
|
6000х12х150 мм
|
|
EMAC BP 60
|
8+1
|
600 кН
|
6000х16х200 мм
|
|
EMAC BP 80
|
8+1
|
800 кН
|
6000х20х200 мм
|
